一、概述

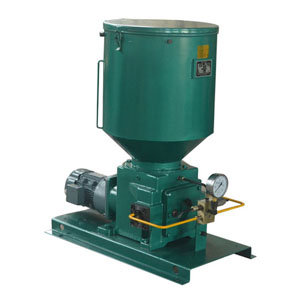

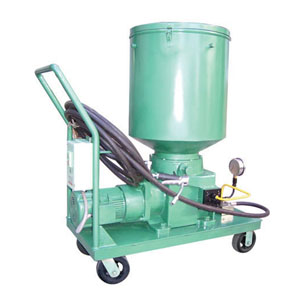

SZA-IV-P系列电动润滑泵适用于润滑点多、分布范围广、给油频率高、公称压力为40MPa的单、双线干(稀）油集中润滑系统中，作为供送润滑剂的装置，还可配备移动小车、胶管、油枪及电缆组成移动式电动润滑泵装置以 便用于给油频率低，润滑点少，给油量大且不便于采用集中润滑的单机设备，进行移动给油，贮油桶还设有油位自动报警装置，如配以相应的电气控制箱还可实现自动控制，并对系统进行监视。如用户要求双线式供油,则对应 的换向阀为24EJF-P(SA-V)。
二、技术参数
|
型 号
|
公称压力 MPa
|
额定流量 mL/min
|
贮油器容积 L
|
电机功率 KW
|
适用电源 V
|
重量 kg
|
|
SZA-IV-P200
|
40P
|
200
|
60
|
1.1
|
220～380
|
280
|
|
SZA-IV-P400
|
400
|
60、100
|
1.1
|
308
|
|
SZA-IV-P800
|
800
|
100
|
2.2
|
405
|
使用介质为锥入度不低于220 (25℃, 150g)1/10mm的润滑脂（NLGI0#〜3#)和粘度等级不小于N68的润滑油。
三、型号说明
四、外形尺寸
五、使用说明
1、该泵应安装在环境温度合适、灰尘少，便于调整、检查、维修、拆洗和补脂的场合。
2、尽可能布置在系统的中心位置、缩短配管长度，保持最低压降，使泵能产生足以克服润滑点阻力的压力。
3、使用前须向减速箱内加注50#机械油到油标规定高度。
4、调压阀的设定压力，可以在0〜40MPa范围内任意调整，在使用时不允许超过泵的公称压力40MPa。
5、集流阀体内的过滤网要定期清洗，防止堵塞。
6、若系统因某种故障使压力达到约50MPa时，保险片即破裂。要查明原因排除后装入新保险片。
7、向贮油器内补充润滑脂必须使用DJB-V70型或DJB-H1.6型电动加油泵从贮油器的补脂口加入。
六、订货注意
1、订购SZA-IV-P系列电动润滑泵装置，必须在合同中注明所配胶管长度及电缆长度，不注的按电缆15米，胶管15米供货。
2、用户有其它特殊要求及说明，应在合同中注明，本公司代为设计制造，但必须要有图形或简图。 |
