R1901型电气控制箱

 加入时间:2018-5-21 16:41:23

一、用途
      R1901型电控箱,用于自动控制一套DGZ-※※※或DXZ-※※※型终端式电动干油润滑系统,在油泵经过任意的间隔时间后,自动地使油泵运转,给油完成后,自动停止,具有加油泵控制,润滑计数等功能。
      控制箱能发出“供油时间延长”、“超负荷运转”等故障信号,并设有一组外部接点,可向主机或主控室发送润滑系统运转状况(停止、运转、故障、合闸)信号。

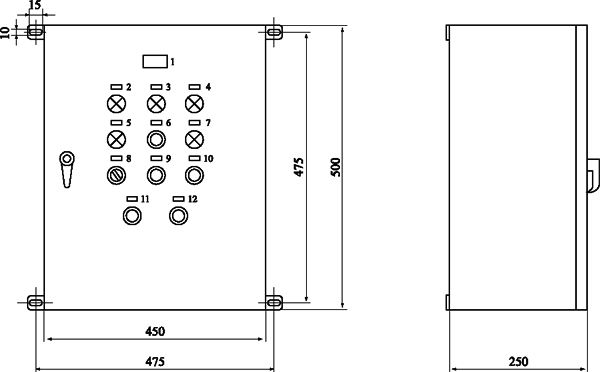

二、外形尺寸

三、标牌符号及文字

序号

符   号

标牌文字

序号

符   号

标牌文字

1

PC

计数器

7

HL5

超负载运转

2

HL1

电源

8

SA

自动-手动

3

HL2

干油站工作

9

SB2

干油站启动

4

HL3

加油泵工作

10

SB1

干油站停止

5

HL4

供油时间延长

11

SB4

加油泵启动

6

SB5

故障复位

12

SB3

加油泵停止

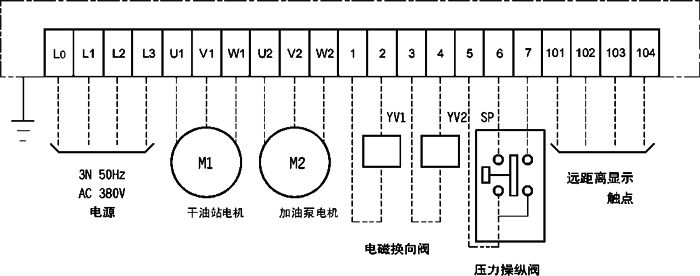

四、R1901型电气控制箱接线端子图

五、R1901型电气控制箱系列产品一览表

序 号

电气控制箱
型号

电磁换向阀

压力
操纵阀

电动润滑泵

电磁铁型号

电压(V)

型号

功率(kW)

1

R1901、1X

MFJ1-4.5

220

YZF-J4

DXZ-100

0.37

2

R1901、2X

DXZ-315

0.75

3

R1901、3X

DXZ-630

1.1

4

R1901、1G

MQ1-5122

380

DGZ-50

0.55

5

R1901、2G

DGZ-100
DGZ-500

1.1
