KJ、KM、KL系列单线递进式分配器(7MPa、14MPa、21MPa)

 加入时间:2018-5-23 9:34:32

一、概述

       KJ、KM、KL系列单线递进式分配器,适用于润滑点密集、耗脂量不同、给油频繁的单线集中润滑系统中,组成子母式分配系统实现分区控制进行润滑的场合。
       KJ、KM、KL系列单线递进式分配器,它由中碳合金结构钢制造的供给体、端部体和3~8片根据设计需要所确定的给油量和出油口数的中间体组合而成。分配器的正常出口设置于分配器的两侧面,在上面还设置有预备出口,各中间体的出油口内均装有止回阀,能彻底防止因润滑点背压作用而产生润滑脂的逆流,保证了各出油口的给油量定量、准确。

二、技术参数

型式

活塞种类

给油量mL/循环

出油口数

最高压力

KJ

5T

0.082

2

14MPa
7MPa

5S

0.164

1

10T

0.164

2

10S

0.328

1

15T

0.246

2

15S

0.492

1


 KM

10T

0.164

2


 21MPa
10MPa

10S

0.328

1

15T

0.246

2

15S

0.492

1

20T

0.328

2

20S

0.656

1

25T

0.410

2

25S

0.820

1

30T

0.492

2

30S

0.984

1

35T

0.574

2

35S

1.148

1

KL

25T

0.410

2

21MPa
10MPa

25S

0.820

1

50T

0.820

2

50S

1.640

1

75T

1.230

2

75S

2.460

1

100T

1.640

2

100S

3.280

1

125T

2.050

2

125S

4.100

1

150T

2.460

2

150S

4.920

1



适用介质为锥入度不低于265(25℃,150g)1/10mm的润滑脂或粘度等级大于N120的润滑油:适用环境温度为-10℃~80℃。

三、型号说明

吐出口标记说明:
T:为基本标准型,有二个出口分别从中间体二侧出油。
S:只有一个出口(T型二出口相通),油量是T型的二倍,左侧或右侧出油均可。
LC:没有左出口,从进油方向看左侧出口与邻接的后一片出口合并油量。
RC:没有右出口,从进油方向看右侧出口与邻接的后一片出口合并油量。
2C:没有出口,左右出口均与邻接的后一片出口合并油量。

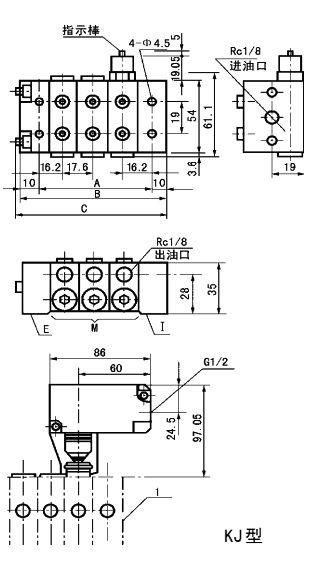

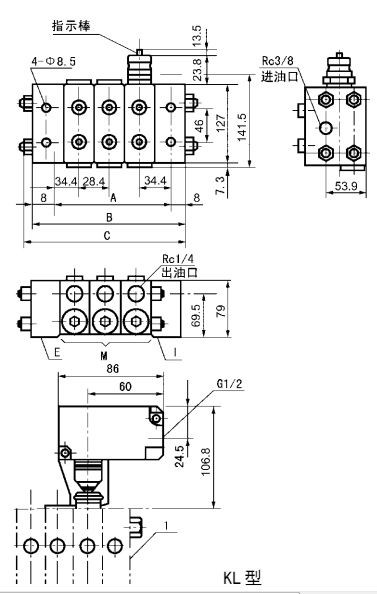

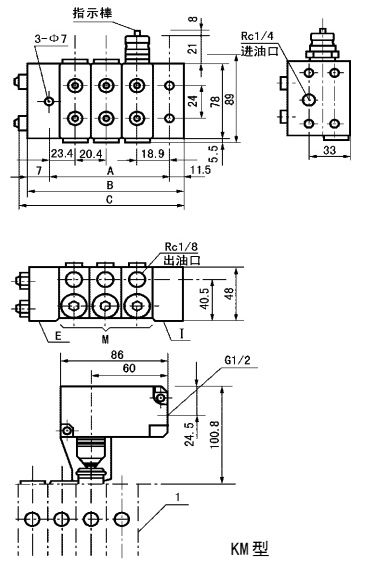

四、外形尺寸

KJ-*不带循环指示器和循环开关时尺寸参数表
形式
组合片数
A
B
C
供给口径
吐出口径
******吐出口数
重量kg
L
M
E
KJ-3
1
3
1
67.6
87.6
91.1
Rc1/4
Rc1/8
6
1.3
KJ-4
1
4
1
85.2
105.2
108.7
8
1.5
KJ-5
1
5
1
102.8
122.8
126.3
10
1.8
KJ-6
1
6
1
120.4
140.4
143.9
12
2.0
KJ-7
1
7
1
138
158
161.5
14
2.3
KJ-8
1
8
1
155.6
175.6
179.1
16
2.5

KM-*不带循环指示器和循环开关时尺寸参数表
形式
组合片数
A
B
C
供给口径
吐出口径
******吐出口数
重量kg
L
M
E
KM-3
1
3
1
83.1
101.1
112
Rc1/4
Rc1/8
6
2.9
KM-4
1
4
1
103.5
122
133
8
3.5
KM-5
1
5
1
123.9
142.4
153
10
4.0
KM-6
1
6
1
144.3
162.8
173
12
4.6
KM-7
1
7
1
164.7
183.2
194
14
5.2
KM-8
1
8
1
185.1
203.6
214
16
5.7

KL-*不带循环指示器和循环开关时尺寸参数表
形式
组合片数
A
B
C
供给口径
吐出口径
******吐出口数
重量kg
L
M
E
KL-3
1
3
1
125.6
141.6
168
Rc1/4
Rc1/4
6
11.1
KL-4
1
4
1
154
170
196
8
13.3
KL-5
1
5
1
182.4
198.4
225
10
15.5
KL-6
1
6
1
210.8
226.8
253
12
17.7
KL-7
1
7
1
239.2
255.2
282
14
19.9
KL-8
1
8
1
267.6
283.6
310
16
22.1

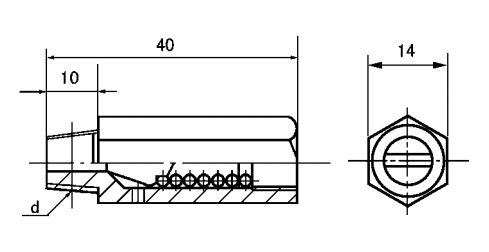

四、超压指示器

       安装于分配器的预备出口,当润滑点或管路阻塞时,压力升高超过规定值时,指示器外部稍伸出。通过系统发出的故障信号,现场查找指示器有否伸出就可直接查到所阻塞的部位。

型  式

d

设定压力MPa

B1/8-3

R1/8

3

B1/8-5

5

B1/8-7

7

B1/8-9

9

B1/8-15

15

B1/8-18

18

B1/4-3

R1/4

3

B1/4-5

5

B1/4-7

7

B1/4-9

9

B1/4-15

15

B1/4-18

18

五、溢流指示器
       安装于环境恶劣易发生阻塞部位的各分配器预备出口上,当润滑点或管路阻塞时,压力异常升高超过规定值时,分配器被阻塞点的所供脂从溢流口向外溢出,经查看溢流点即为被阻塞的故障点。
       只适用于连续作业部位,不许影响其它分配器动作的场合。



六、订货须知

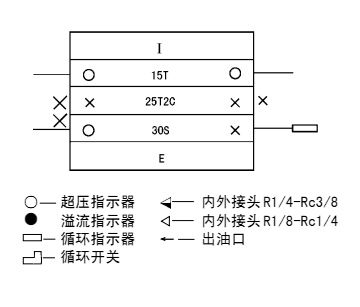

       订货时用完整的型号标记订购并提供联接示意图。 例:KM-3(15T+25T2C+30S)R
