SGZ-8手动润滑泵(6.3MPa)JB/ZQ4087-97

 加入时间:2018-5-28 16:46:33

一、概述
        该型手动润滑泵是一种由人力扳动手柄操作,排出润滑脂的小型润滑泵,可直接安装于机器的壁板或机架上。与双线给油器组成手动终端式集中润滑系统。

        适用于润滑频率较低(一般给油间隔为8小时以上),配管(DN20)长度不超过35米,润滑点不超过50点的单机小型设备上,作为干油集中润滑系统供送 润滑脂的装置。




二、技术参数

型号
公称压力
Mpa
给油量
ml/循环
贮油筒体积
L
重量
Kg
SGZ-8
6.3
8
3.5
24
             使用介质为锥入度不低于265 (25℃, 150g)1/10的润滑脂。工作环境温度0〜40℃。

三、工作原理

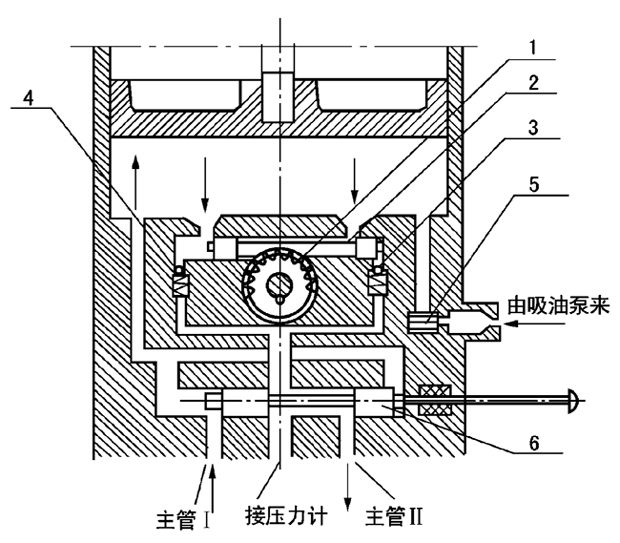

        手动润滑泵供脂是靠人工扳动手柄,通过小齿轮1带动具有齿条的压油柱塞2作往复运动来实现的。当柱塞处于(下图所示)右端极限位置时,左端油腔容积增大形成真空,于是贮油筒内的润滑脂在大气和活塞压力的作用下进入左 端油腔内。当柱塞向左移动时,挤压润滑脂顶开单向阀4经换向阀进入输油主管II内;此时,柱塞右端油腔容积逐渐增大,润滑脂被吸入,在柱塞返回向右移动时,充满润滑脂的油腔又逐渐变小,这样挤压润滑脂,顶开单向阀3经换 向阀流进输送主管II。供油过程中的换向是通过换向阀6实现的。当把换向阀手柄拉出时,润滑脂从主管I排出;当把换向阀手柄推进时,则润滑脂从主油管II排出。

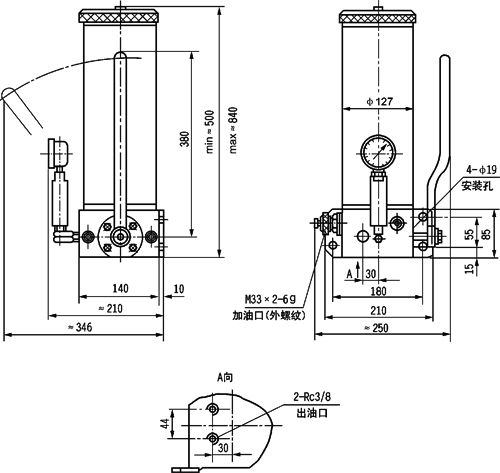

四、外形尺寸


五、型号说明


六、操作方法

        1、将换向阀手柄推进至极限位置,主管路II供油。

        2、摆动手柄前后运动,压力表指针波动变化,证明系统给油器有给油动作。

        3、泵上压力表指示压力值上升保持稳定,证明系统给油器全部动作完毕。

        4、操作换向阀手柄换向,使主管路I供油,按2.3条进行操作。

        5、将换向阀换向,卸除管路压力,为下一个循环准备,手柄扳至垂直位置。

七、使用说明

        1、手动润滑泵应垂直安装,泵的上方及周围要留有指示杆上升及补脂操作的空间,需在室外及环境恶劣的场合使 用时,应将其置于防护罩内。

        2、向贮油筒内加注润滑脂,必须使用专用的手动或电动加油泵从润滑泵的加油口加入。

        3、泵加油口的过滤网应定期检查,清洗。

        4、贮油器内无脂不许操纵手柄;下油位时应及时补脂,以免吸入空气。

八、常见故障及排除

故障现象
 故障原因  排除方法
泵的输出压力升不上去
1.压力表损坏
2.贮油器和配管里进入空气
3.保险片破裂
4.使用时间很长,柱塞与套过度磨损
1.更换压力表
2.打开排气阀排气
3.更换保险片
4.更换零件
泵的输出压力急剧上升
1.换向阀换向未到位
2.管路阻塞
3.分配器动作不良
1.换向位阀
2.检查管路
3.观察分配器动作情况
