一、概述
本机是一种小型的润滑泵，可直接安装于机器的壁板或机架上，由人力摇动手柄，排出润滑脂，可与双线分配器组成手动集中润滑系统，向机器的各个润滑点供送定量润滑脂；适用于频率较低（一般给油间隔8小时以上），配管（DN15）长度不超过50米，润滑点不超过80点的单机小型设备上，作为集中润滑供送润滑脂的装置。
二、技术参数
|
型号
|
公称压力
MPa
|
给油量
mL/循环
|
贮油器容积
L
|
重量
kg
|
|
标准型号
|
引进型号
|
|
SRB-J7Z-2
|
FB-4A
|
10J
|
7
|
2
|
18
|
|
SRB-J7Z-5
|
FB-6A
|
5
|
21
|
|
SRB-L3.5Z-2
|
FB-42A
|
20L
|
3.5
|
2
|
18
|
|
SRB-L3.5Z-5
|
FB-62A
|
5
|
21
|
使用介质为锥入度310～385(25℃，150g)1/10mm的润滑脂（NLGI0#～1#）；适用环境温度为-10℃～+40℃。

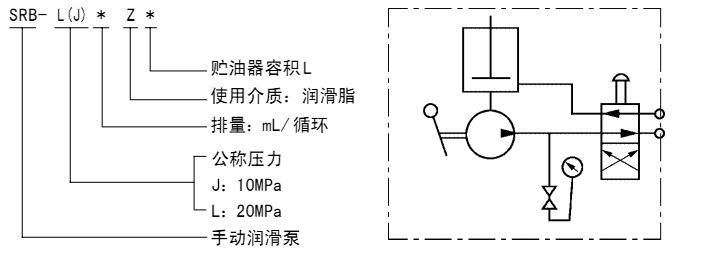

三、型号说明 四、原理图

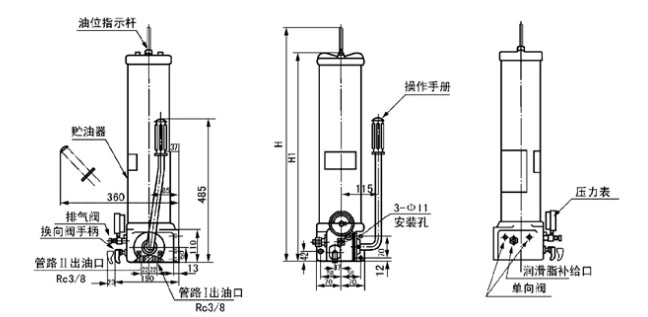

五、外形尺寸
|
型 号
|
H
|
H1
|
|
SRB-J7Z-2(FB-4A)
|
576
|
370
|
|
SRB-J7Z-5(FB-6A)
|
1196
|
680
|
|
SRB-L3.5Z-2(FB-42A)
|
576
|
370
|
|
SRB-L3.5Z-5(FB-62A)
|
1196
|
680
|
六、使用说明
1、手动润滑泵应垂直安装，泵的上方及周围要留有指示杆上升及补脂操作的空间，需在室外或环境恶劣的场合安装时，应将泵置于防护罩内。
2、贮油器内无润滑脂时，不许操纵手柄，下油位应及时补脂。
3、向贮油器内加注润滑脂，必须使用专用的手动或电动加油泵从加油口充填。
4、泵使用压力不许超过泵的公称压力。
5、泵加油口的过滤网应定期检查、清洗。
七、常见故障处理
|
故障现象
|
故障原因
|
排除方法
|
|
泵的输出压力升不上去
|
1、压力表损坏
2、贮油器和配管里进入空气。
3、单向阀失灵。
4、使用时间很长，柱塞过度磨损。
|
1、更换新压力表。
2、打开排气阀排气。
3、清洗单向阀，更换新件。
4、更换新件。
|
|
泵的输出压力急剧上升
|
1、换向阀换向未到位。
2、管路阻塞。
3、分配器动作不良
|
1、换向到位。
2、检查管路
3、观察检查分配器动作情况。
|
|
