CLQ型磁过滤器

 加入时间:2018-5-21 15:22:37

一、使用条件

  CLQ型磁过滤器适用于稀油润滑系统,它安装在稀油站回油管的末端,稀油润滑系统的回油经过磁过滤器流进油箱,它能滤出其它过滤器无法滤出的细小磁性杂质。
  经过磁过滤器的油流速度推荐为0.23~0.59m/s。
  NR-93 磁串为磁过滤器的磁芯。


二、技术参数

型号

公称压力
MPa

公称通径
DN

公称流量
L/min

重量
kg

CLQ-25

0.1

25

10

10

CLQ-50

50

63

29

CLQ-80

80

125

57

CLQ-125

125

250

77

CLQ-150

150

400

105

CLQ-200

200

630

177

CLQ-250

250

1000

248

CLQ-300

300

1600

417

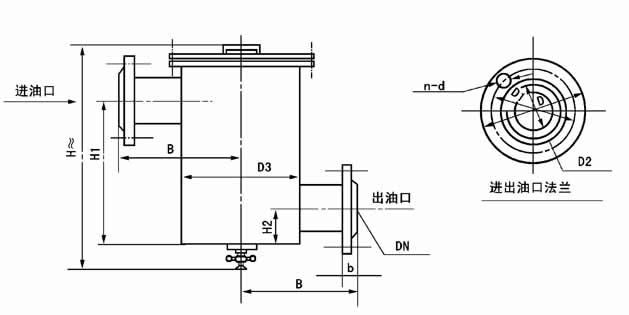

三、外形尺寸



型号 DN D D1 D2 D3 H≈ H1 H2 B d n b
CLQ-25 25 115 85 65 150 405 250 50 140 14 4 18
CLQ-50 50 160 125 100 190 558 360 65 180 18 4 18
CLQ-80 80 195 160 135 290 605 355 80 230 18 4 20
CLQ-125 125 245 210 185 330 665 390 105 265 18 8 24
CLQ-150 150 280 240 210 400 700 410 120 300 23 8 24
CLQ-200 200 335 295 265 505 770 435 150 355 23 8 24
CLQ-250 250 390 350 320 600 900 525 180 425 23 12 26
CLQ-300 300 440 400 368 756 1045 635 230 500 23 12 28

连接法兰按JB 81-59的规定(PN=1MPa)

四、标记示例

公称通径为50mm 的磁过滤器
CLQ-50  过滤器
