YCK-P5压差开关

 加入时间:2018-5-24 10:51:34

一、概述

YCK-P5型(原SG-A型)压差开关适用于公称压力为40MPa的双线式集中润滑系统中,控制换向阀或监视润滑系统,利用两条管道的压差来发出电讯号,当压差达到5MPa时,发出信号以控制换向阀换向或监视润滑系统。它一般安装在终端式双线集中润滑系统两条主管道的最末端。

二、技术参数

型  号

公称压力
MPa

发讯压差
MPa

发讯油量
mL

开关最大电压
V

开关最大电流
A

重量
kg

YCK-P5

40(P)

5

0.7

-500

15

3

    使用介质为锥入度不低于 220(25℃,150g)1/10mm 的润滑脂(NLG10#~3#)的润滑脂和粘度等级大于 N68 的润滑油,工作环境温度为 -20℃~80℃。

三、型号说明

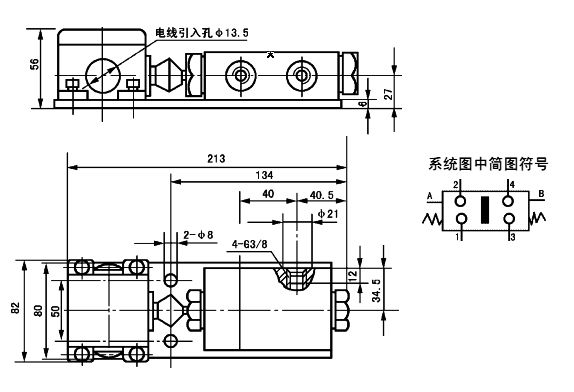

四、外形尺寸

五、工作原理
      压差开关的阀体和行程开关组装在一块底板上。润滑脂在压力的作用下从主管道 B 进入压差开关阀体活塞的右腔, 主管道 A 卸荷。一旦两条主管道的压差达到 5MPa 时,活塞克服左腔内弹簧力向左移动,并推动行程开关,使触点 1 和 2 闭合,发出脉冲讯号至系统电控箱,责令换向阀换向,这时主管道 A 受压,B 卸荷,活塞在二端腔内弹簧的作用下对 中,行程开关触点 1 和 2 断开,触桥处中位。系统开始第二周期工作,一旦主管道 A 和 B 间压差又达到 5MPa 时,活塞向右移动,行程开关触点 3 和 4 闭合,脉冲讯号再次使系统中的换向阀换向,开始下次循环工作。(见右上图)

六、使用说明
     1、压差开关应安装在通风、干燥、便于观察,且周围无运动机构干涉的部位。
     2、压差开关安装在终端式双线集中润滑系统主管道末端,后面须再装一个双线分配器,以防压差开关中的润滑脂 老化,变质、干枯而影响灵敏性。
     3、行程开关接线后应将触桥调至中位并紧固螺钉。
