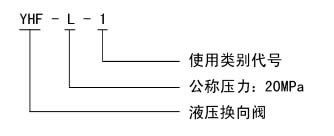

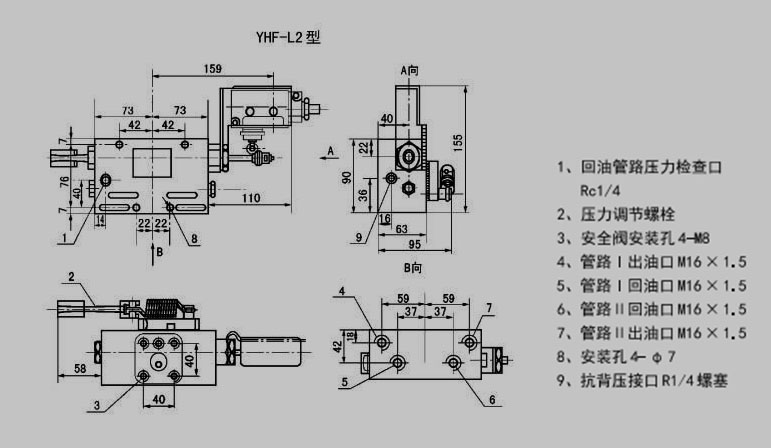

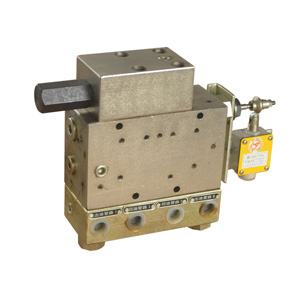

四、工作原理

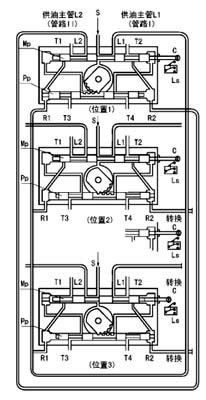

　　右图是液压换向阀的工作原理示意图。图中T1～4口汇到同一个出口接贮油器。
　　位置1泵输出的润滑脂，从进油口S经主滑阀MP构成的通路被送向供油主管L1（管路Ⅰ），并且经先导滑阀Pp构成的通路加压力于主滑阀的左端。 供油主管L2经T1口向贮油器开放。
　　供油主管L1的末端与回油口R1连接，当末端的压力超过设定压力，则把先导滑阀推向右侧。
　　位置2先导滑阀Pp移动到右侧，主滑阀Mp的左腔经T3口向贮油器开放，泵输出的润滑脂加压于主滑阀的右端，将其推向左侧，与主滑阀连接的指示杆上的触头撞击行程开关LS，向电控柜发出信号使泵停止。
　　位置3主滑阀Mp移动到左侧，完成换向动作，泵再次工作输出的润滑脂经主滑阀构成的通路被送向供油主管L2（管路Ⅱ），供油主管L1经T2口向贮油器开放。
