JS\AJS油气分配器JB/ZQ4749-2006|启东市神舟润滑设备制造有限公司

型号	空气压力 MPa	油气出口数	油气进口管子外径mm	油气出口管子外径 mm
JS	0.3～0.6	2，3，4，5，6，7，8	8，10	6
AJS	0.3～0.6	2，3，4，5，6	12，14，18	8，10

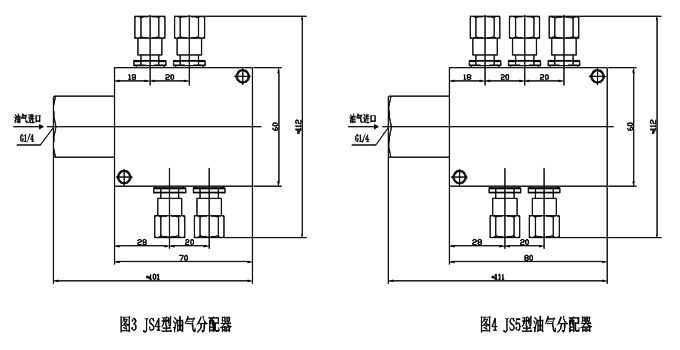

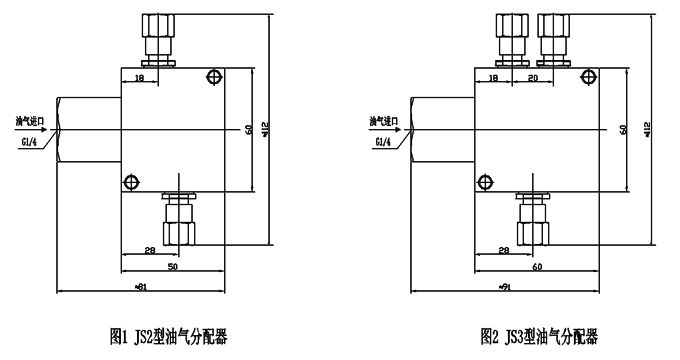

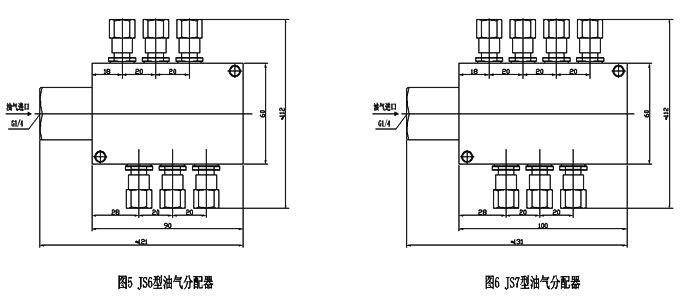

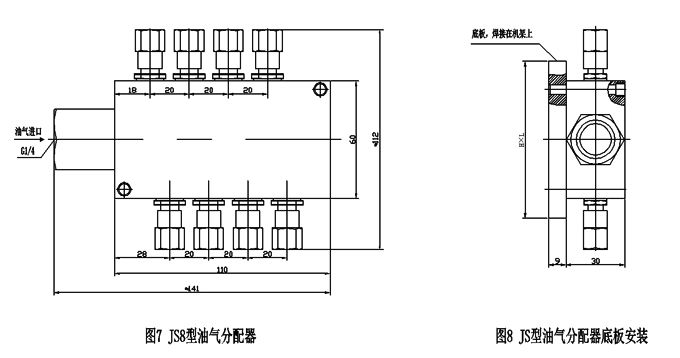

2 JS型油气分配器的型式与尺寸应符合图1～图8和表2的规定。

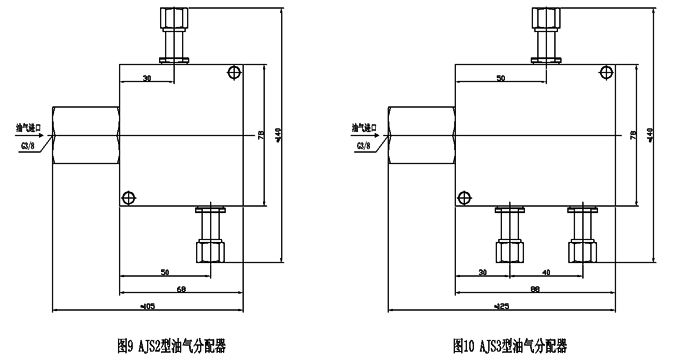

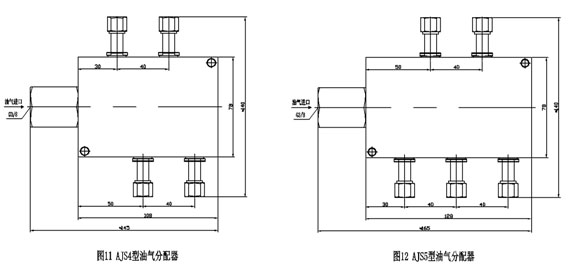

AJS型油气分配器的型式与尺寸应符合图9～图14以及表3的规定。

注：图1～图7为拆除底板的图。

表2

型号	H	L	型号	H	L
JS2	80	56	JS6	80	96
JS3		66	JS7		106
JS4		76	JS8		116
JS5		86

注：图9～图13为拆除底板的图。

表3

型号	H	L	型号	H	L
AJS2	100	74	AJS5	100	134
AJS3		94	AJS6		154
AJS4		114

三、标记

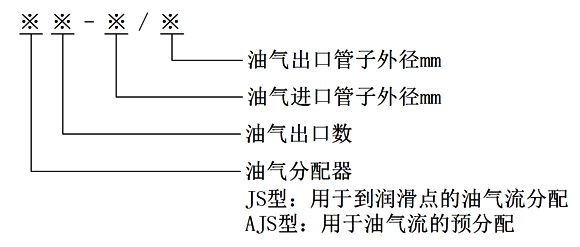

1.标记方法

2.标记示例
示例1：用于到润滑点的油气流分配的油气出口数6个，进口管子外径10mm，出口管子外径6mm的油气分配器：
JS6-10/6 油气分配器 JB/ZQ4749-2006
示例2：用于油气流的预分配的油气出口数4个，进口管子外径14mm，出口管子外径10mm的油气分配器：
AJS4-14/10 油气分配器 JB/ZQ4749-2006
