YHQ1单线油气混合器

 加入时间:2018-5-21 9:52:54

一、概述
  单线油气混合器由两个或多个单线分配器和一个混合器体组成,油在分配器中定量分配后,通过不间断压缩空气进入润滑点。

二、技术参数



型  号

公称压力
MPa

每口每次
排油量mL

开启压力
MPa

压缩空气
MPa

空气耗量
L/min

出油口数

YHQ1-2

6

0.12

1.5-2

0.3-0.5

20

2

YHQ1-4

4

YHQ1-6

6

YHQ1-8

8

YHQ1-10

10

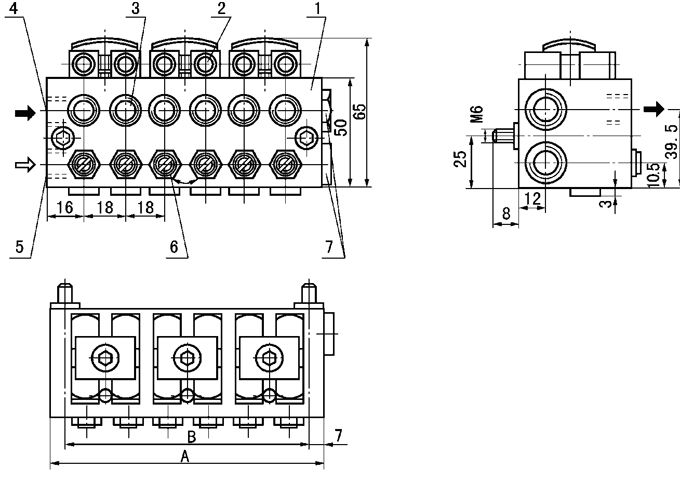

三、外形尺寸

1、混合器体 2、分配器 3、出油口 G1/8 4、供油口 G1/4 5、进气口 G1/4 6、空气调节螺钉 7、螺堵(用于单侧进油型)



型   号

出油口数

尺    寸

重量
kg

A

B

YHQ1-2

2

50

36

0.4

YHQ1-4

4

86

72

0.7

YHQ1-6

6

122

108

1.0

YHQ1-8

8

158

144

1.4

YHQ1-10

10

194

180

1.7

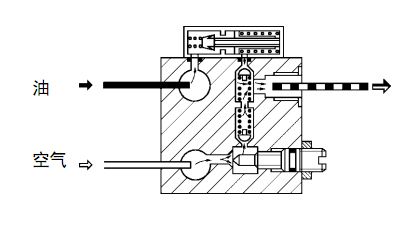

四、工作原理

  分配器可调节每点输出的油量,空气调节螺钉可调节每点输出的气流,如果某点不需出油,可选用盲件,出口要堵上。

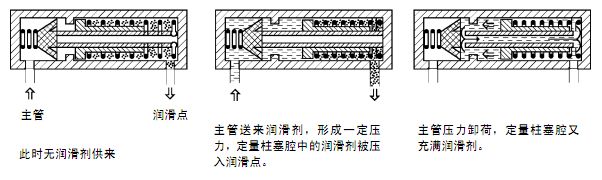

五、功能说明
